关于电磁继电器的基本原理及构造分析

更新时间:2019-04-29阅读:28
分享到 0



关于电磁继电器的基本原理及构造分析

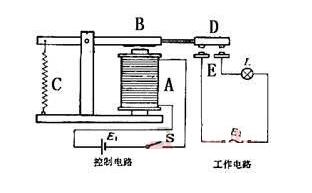

电磁继电器的构造如图所示,A是电磁铁,B是衔铁,C是弹簧,D是动触点,E是静触点。电磁继电器工作电路可分为低压控制电路和高压工作电路组成。控制电路是由电磁铁A、衔铁B、低压电源E1和开关组成;工作电路是由小灯泡L、电源E2和相当于开关的静触点、动触点组成。连接好工作电路,在常态时,D、E间未连通,工作电路断开。用手指将动触点压下,则D、E间因动触点与静触点接触而将工作电路接通,小灯泡L发光。闭合开关S,衔铁被电磁铁吸下来,动触点同时与两个静触点接触,使D、E间连通。这时弹簧被拉长,观察到工作电路被接通,小灯泡L发光。断开开关S,电磁铁失去磁性,对衔铁无吸引力。衔铁在弹簧的拉力作用下回到原来的位置,动触点与静触点分开,工作电路被切断,小灯泡L不发光。

电磁铁通电时,把衔铁吸下来使D和E接触,工作电路闭合。电磁铁断电时失去磁性,弹簧把衔铁拉起来,切断工作电路。所以电磁继电器就是利用电磁铁控制工作电路通断的开关。



以上是电磁继电器原理图介绍。通过以上原理图介绍,大家可以很清楚的了解电磁继电器的工作原理,希望对大家能有所帮助。
