新手指南:关于电磁继电器的专题解析

分享到

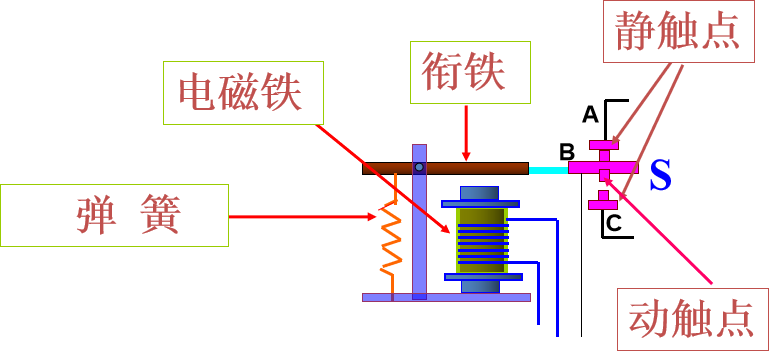

电磁继电器的结构及各部件作用

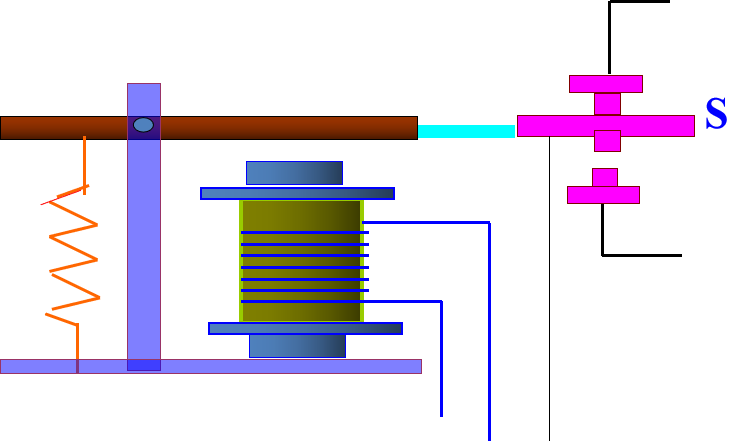

构造

主要部分的作用

电磁铁：通电时产生磁性，吸下衔铁

衔铁：和动触点连在一起，带动动触点上下运动

弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁

触点：相当于被控制电路的开关

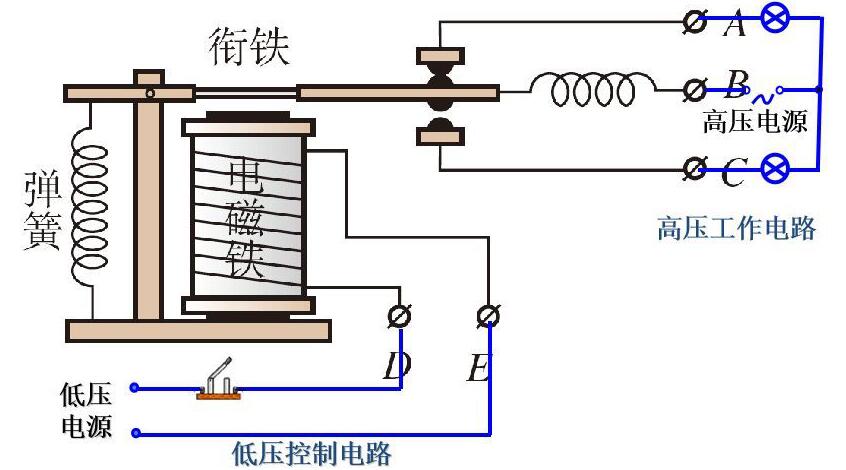

电磁继电器工作时，电路分为哪两部分？

控制电路包括（低压）电源，电磁铁，开关。

工作电路包括（高压）电源，用电器，触点。

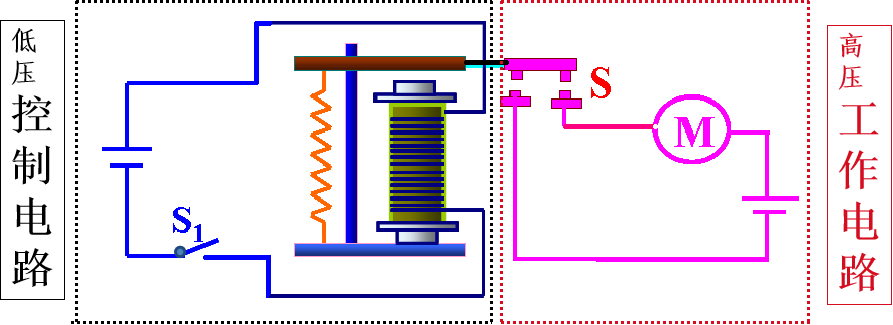

工作原理：

当开关S1闭合时，电磁铁通电产生磁性，将衔铁吸下,开关S的触点接通，工作电路中有电流通过，电动机便转动起来。

用控制低电压弱电流电路通断的办法，

来间接控制高电压，强电流电路的通断。

电磁继电器的实质就是一种利用电磁铁来控制工作电路通断的开关。

1．电磁继电器

电磁继电器就是利用电磁铁来控制工作电路的一种开关。

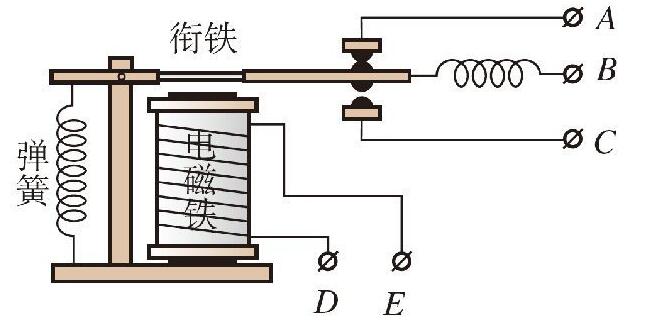

2．电磁继电器的构造

3．电磁继电器的工作原理
