电磁继电器的结构及工作原理

更新时间:2019-06-01阅读:30
分享到 0





电磁继电器的结构

由电磁铁、衔铁、簧片、触点(静触点、动触点)组成.其工作电路由低压控制电路和高压工作电路两部分构成.低压控制电路是由电磁铁、低压电源和开关组成;工作电路由机器(电动机等)、高压电源、电磁继电器的触点部分组成。



电磁继电器的工作原理

当较小的电流经过接线柱D、E流入线圈时,电磁铁把衔铁吸下,使动触点把高压工作电路的两个接线柱所连的电路接通,较大的电流就可以带动机器工作了.断电时,电磁铁磁性消失,弹簧把衔铁弹起,切断工作电路。



利用电磁继电器控制的好处

1. 通过电磁继电器可实现利用低电压、弱电流电路间接地控制高电压、强电流电路,保证操作者的人身安全,方便控制。

2. 工作场所温度高或环境不好,可以利用电磁继电器实现远距离操作与控制,改善操作者的工作环境,方便控制。

3. 通电时有磁性,断电时磁性消失,方便控制。

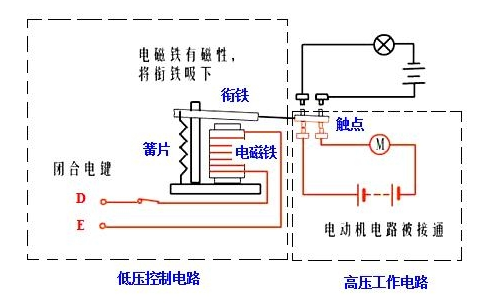

附图如下:
